Звышмоцны лінейны рэйкавы модуль

Лінейны рэйкавы модуль для цяжкіх нагрузак - гэта прамысловы кампанент, які аб'ядноўвае высока{0}}трывалыя рэйкі, паўзункі-падшыпнікаў нагрузкі і механізмы перадачы. Цяжкамоцны лінейны рэйкавы модуль распрацаваны спецыяльна для сцэнарыяў лінейнага руху з вялікімі нагрузкамі і моцнымі ўдарамі і можа падтрымліваць стабільную дакладнасць навядзення і структурную калянасць ва ўмовах бесперапыннага высокага-ціску. Гэта асноўны кампанент аўтаматызацыі цяжкага машынабудавання. Яго асноўныя асаблівасці - гэта надзвычайная грузападымальнасць-(адна вось можа вытрымліваць нагрузкі ад некалькіх тон да дзесяткаў тон), моцная ўстойлівасць да дэфармацыі і прыстасоўвальнасць да складаных прамысловых умоў, такіх як пыл, вібрацыя і высокая тэмпература.

Прынцып працызЛінейны чыгуначны модуль Heavy Duty заснаваны на сумесным механізме "цвёрдае навядзенне+перадача энергіі":

прывадная прылада (напрыклад, серварухавік або гідраўлічная сістэма) пераўтворыць магутнасць у лінейнае перамяшчэнне праз кампаненты перадачы, такія як шарыка-шрубавыя шрубы, шасцярні і рэйкі;

Сістэма навядзення, якая складаецца з цяжкіх-накіроўваючых рэек і некалькіх калонных ролікавых паўзункоў, рассейвае нагрузку праз вялікую-плошча кантакту, абмяжоўвае траекторыю руху толькі ўздоўж лінейнага кірунку, кампенсуе бакавыя сілы і моманты перакульвання і забяспечвае дакладнасць руху і стабільнасць пры высокіх нагрузках.

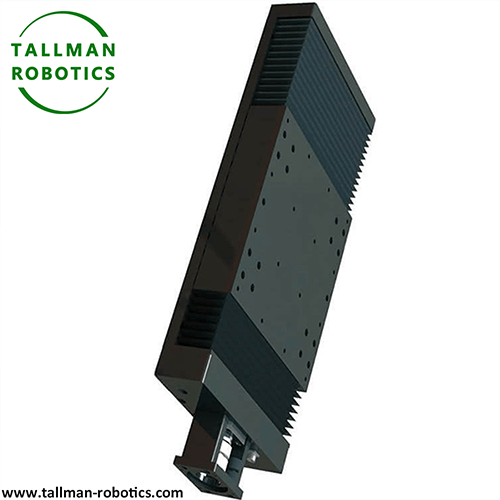

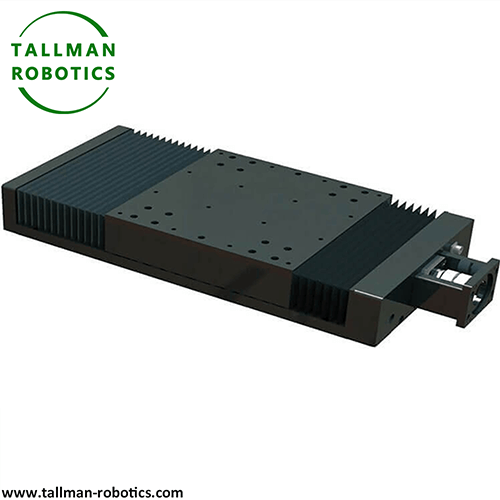

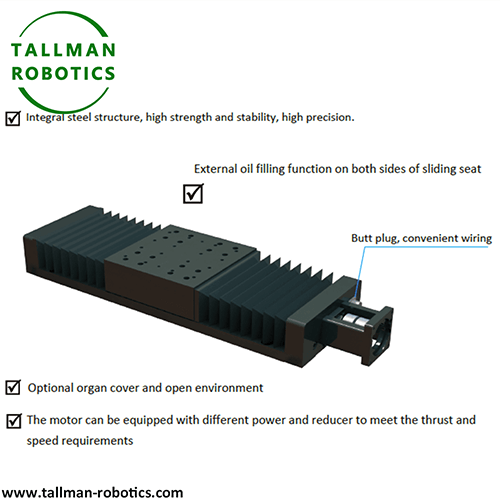

Тут мы прадстаўляем звышмоцны лінейны рэйкавы модуль TMK150 для агульнага навакольнага асяроддзя або пыла- і воданепранікальных прылажэнняў з наступнымі данымі:
Вы можаце паглядзець іншыя праекты або наведаць нашу відэагалерэю на Youtube: https://www.youtube.com/@tallmanrobotics

Асноўныя мэты праектавання структурызЗвышмоцны лінейны рэйкавы модуль адрозніваюцца высокай трываласцю і даўгавечнасцю:

Падкладка накіроўвалай рэйкі выраблена з высокавугляродзістай сталі (напрыклад, сталь 45 #) або легаванага чыгуну, які быў загартаваны (цвёрдасць больш або роўная HRC58) і дакладна адшліфаваны для забеспячэння памылкі прамалінейнасці менш або роўнай 0,1 мм/м;

Паўзунок абсталяваны некалькімі вялікімі ролікамі або шарыкамі, якія ўтвараюць шмат{0}}кропкавы кантакт з накіроўвалай рэйкай. Плошча кантакту ў 2-4 разы большая, чым у звычайных накіроўвалых, што значна паляпшае апорную здольнасць;

Апорная рама зроблена з таўстасценнай сталі, зварной або адліванай у цэлым, і ўзмацняльныя рэбры дададзены да ключавых частак, з трываласцю на выгіб больш за 200MPa;

Абсталяваны металічнымі пылаахоўнікамі, сістэмамі сама-змазкі і абмежавальнымі буфернымі прыладамі для памяншэння пранікнення пылу і механічнага зносу, а таксама падаўжэння тэрміну службы.

Сцэнары прымянення Heavy Duty Linear Rail Module сканцэнтраваны ў галіне цяжкай прамысловасці:

Прадукцыя цяжкай прамысловасці: дарожкі для транспарціроўкі сталёвых нарыхтовак для металургічнага абсталявання, накіраванне паўзунка для цяжкіх-штамповачных машын;

Вытворчасць цяжкага абсталявання: сістэма падачы для шпіндзеляў станкоў, механізм апрацоўкі і пазіцыянавання для вялікіх прэс-формаў;

Лагістыка і інфраструктура: паступальныя накіроўвалыя для партовых кранаў, звышмоцныя рассоўныя платформы ў будаўніцтве мастоў;

Энергетычная прамысловасць: зборачныя накіроўвалыя для вежаў ветраных турбін і сістэмы навядзення транспарту для атамнага энергетычнага абсталявання.

У параўнанні са звычайнымі лінейнымі накіроўвалымі модулямі, лінейны рэйкавы модуль Heavy Duty дасягае адаптыўнасці да высокіх нагрузак і суровых умоў за кошт умацавання матэрыялаў, павелічэння плошчы кантакту і аптымізацыі структуры, ахвяруючы некаторай хуткасцю руху. Гэта "шкілетны" кампанент высокага-абсталявання аўтаматызацыі.
