Індэксатар з кулачковым прывадам

Індэксатар з кулачковым прывадам - ​​гэта высока{0}}дакладная механічная індэксная прылада, якая пераўтварае бесперапынны вярчальны рух рухавіка ў дакладны перарывісты індэксны рух (г.зн. цыкл "вярчэнне з паўзай кручэння") праз кулачковы механізм. Гэты тып абсталявання шырока выкарыстоўваецца ў аўтаматызаваных вытворчых лініях, упаковачных машынах, апрацоўцы станкоў і іншых прылажэннях, дзе патрабуецца высокая калянасць і высокая паўтаральнасць, дакладнасць пазіцыянавання.

Структура індэксатара з кулачковым прывадам распрацавана вакол ланцуга механічнай перадачы "кулачковага прытрымлівання". Калі рухавік прымушае кулачок бесперапынна круціцца, профіль кулачка падзелены на дзве ключавыя секцыі, якія адпаведна выконваюць функцыі «індэксацыі» і «спынення». Выгнутая частка профілю кулачка рухае кіраваную частку, рухаючы індэксуючы дыск (або паўзунок), каб завяршыць дзеянне індэксацыі зададзенага кута (або адлегласці). Хуткасць і паскарэнне руху вызначаюцца нахілам кулачковай крывой. Стадыя адпачынку (стадыя пазіцыянавання): частка дугі акружнасці профілю кулачка ўваходзіць у кантакт з кіраванай часткай, у гэты момант кіраваная частка спыняе рух, а індэксуючая пласціна (або паўзунок) застаецца нерухомай, дасягаючы дакладнага пазіцыянавання.

Распрацоўваючы суадносіны профілю кулачка (напрыклад, стаўленне вугла працоўнай секцыі да вугла секцыі прыпынку), колькасць дзяленняў, кожны вугал дзялення і час прыпынку можна гнутка кантраляваць у адпаведнасці з патрабаваннямі да рытму розных прылад.

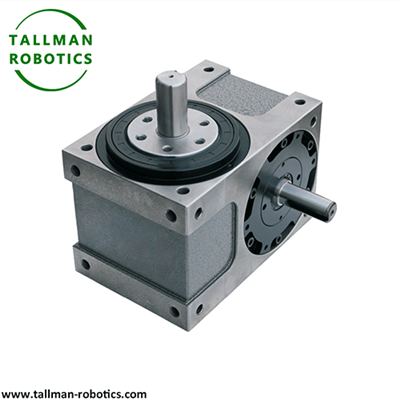

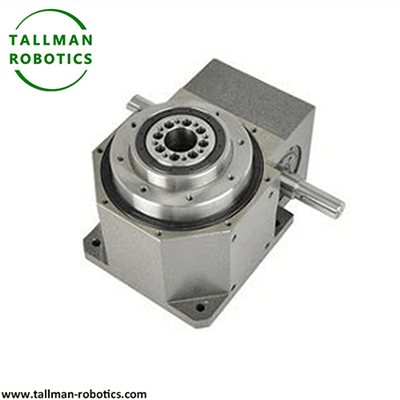

Тут, на гэтай старонцы, мы прадстаўляем 45DS Cam Indexers ад TallMan Robotics, які з'яўляецца вядучым вытворцам Cam Indexer, вы ўбачыце тэхнічныя характарыстыкі, выявы вытворчасці і відэа наступным чынам:

Таксама вы можаце паглядзець іншыя праекты або наведаць нашу відэагалерэю на Youtube: https://www.youtube.com/@tallmanrobotics

Кулачковы індэксатар шырока выкарыстоўваецца ў аўтаматызаваным абсталяванні, якое патрабуе перыядычнага руху і дакладнага пазіцыянавання. Тыповыя сцэнары ўключаюць:

Электронная вытворчасць: пераключэнне працоўных станцый для машын для праверкі друкаваных поплаткаў, перыядычная падача для абсталявання для ўпакоўкі чыпаў, індэксацыя і пазіцыянаванне для машын для размяшчэння святлодыёдаў.

Ўпаковачныя машыны: ротарныя разливочные машыны, этикетировочные машыны і запячатвальныя машыны для падзелу і транспарціроўкі бутэлек/упаковачных каробак.

Медыцынскае абсталяванне: дакладнае пераключэнне працоўных станцый для машын для зборкі шпрыцаў і абсталявання для апрацоўкі інфузійных трубак, аўтаматызаванае тэсціраванне медыцынскіх расходных матэрыялаў.

Харчовая і фармацэўтычная прадукцыя: перыядычная перадача і размяшчэнне машын для фармавання цукерак, машын для сартавання таблетак і машын для напаўнення бутэлек з пеніцылінам.

Аўтамабільная вытворчасць: шматстанцыйная зборка дэталяў, паваротны стол і абсталяванне для выяўлення падшыпнікаў для індэксацыі і падачы.

Друк і маркіроўка: перыядычная падача паперы для машын для друку этыкетак і пакрокавае-за-пазіцыянаваннем для высечных-машын.

Кулачковы індэксатар з'яўляецца асноўным абсталяваннем для дасягнення дакладных перарывістых рухаў у прамысловай аўтаматызацыі. Ён пераўтворыць бесперапынную энергію ў кіраваную індэксацыю і пазіцыянаванне з дапамогай механічнага ўзаемадзеяння паміж кулачком і следчыкам. Маючы такія перавагі, як высокая дакладнасць, высокая надзейнасць і нізкія выдаткі на тэхнічнае абслугоўванне, ён незаменны ў такіх галінах дакладнай вытворчасці, як электроніка, ахова здароўя і ўпакоўка, і з'яўляецца ключавой гарантыяй эфектыўнасці сучасных аўтаматызаваных вытворчых ліній.

Кулачковы індэксатар з'яўляецца высока-дакладным і вельмі надзейным рашэннем для перарывістага руху ў прамысловай аўтаматызацыі, асабліва прыдатным для высока-хуткасных, цяжкіх-нагрузак і-доўгачасовых сцэнарыяў працы. У параўнанні з сервосистемами індэксацыі яго перавагі заключаюцца ў моцнай механічнай устойлівасці, простым абслугоўванні і меншым кошце, але яго гнуткасць крыху саступае.
