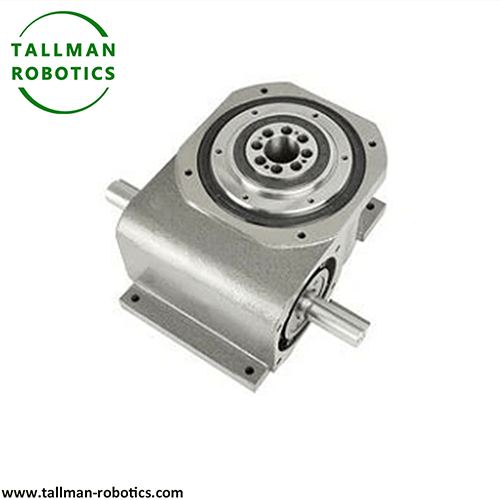

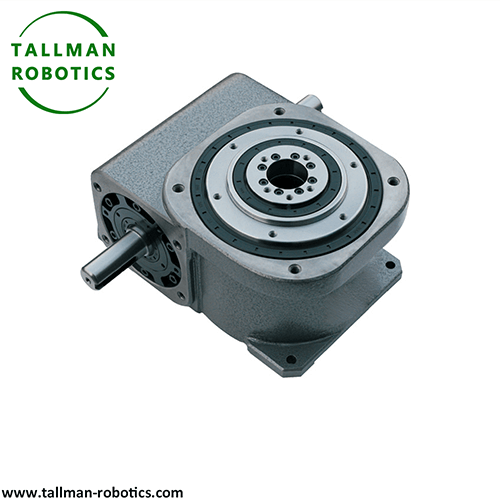

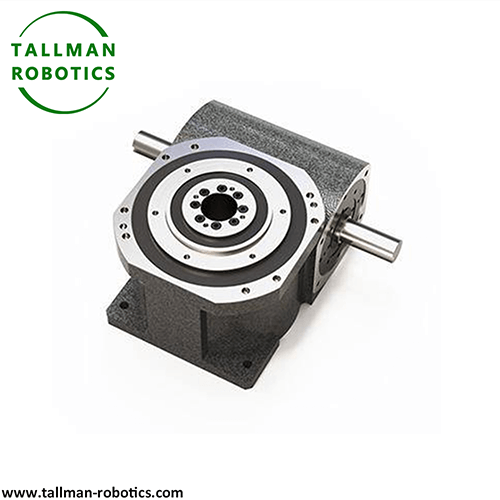

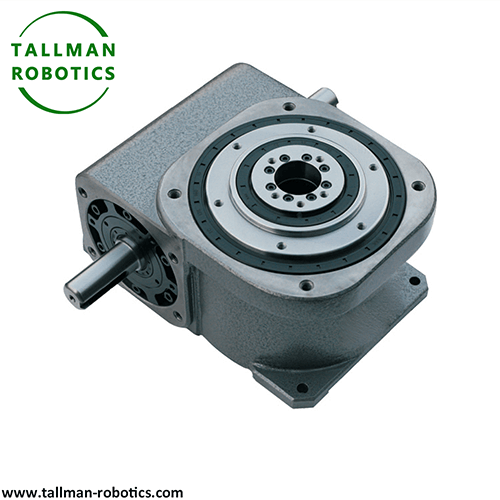

Кулачковая прылада індэксацыі і пазіцыянавання - гэта прылада перадачы кулачка, якая аб'ядноўвае двайныя функцыі "індэксацыі" і "пазіцыянавання". Ён дасягае кампазітнага пераўтварэння руху з бесперапыннага круцільнага руху ў перыядычную індэксацыю і дакладнае пазіцыянаванне праз механічнае злучэнне прэцызійных профіляў кулачкоў і кампанентаў з прывадам. Ён можа не толькі перамяшчаць грузы (напрыклад, варштаты і паваротныя сталы) для пераключэння працоўных станцый пад зададзенымі вугламі (функцыя індэксацыі), але і стабільна фіксаваць груз у дакладным становішчы, калі кожная рабочая станцыя спыняецца (функцыя пазіцыянавання). Кулачковая прылада індэксацыі і пазіцыянавання з'яўляецца асноўным кампанентам для дасягнення эфектыўных перыядычных аперацый у аўтаматызаваным абсталяванні.
Праца гэтай прылады круціцца вакол замкнёнага -працэсу "бесперапынны ўвод → перыядычнае індэксаванне → дакладнае пазіцыянаванне". Дзве асноўныя функцыі працуюць разам для дасягнення кантролю рытму ў аўтаматызаванай вытворчасці: калі рухавік прыводзіць актыўны кулачок да бесперапыннага кручэння, профіль кулачка штурхае кіраваныя часткі (напрыклад, ролікі, штыфты пераключэння) з дапамогай механічнай сілы, прымушаючы выхадны вал або груз перыядычна паварочвацца пад зададзеным вуглом (напрыклад, 30 градусаў, 60 градусаў, 90 градусаў і г.д.), завяршаючы пераключэнне працоўнай станцыі. Гэты працэс дакладна кантралюецца кулачковымі крывымі (напрыклад, мадыфікаванымі сінусоідамі, роўнымі крывымі паскарэння і запаволення), каб забяспечыць плыўную хуткасць індэксацыі і паскарэнне, а таксама паменшыць вібрацыю або зрушэнне, выкліканае інэрцыяй грузу. Калі кулачок паварочваецца да "замыкаючай секцыі" (спецыяльна распрацаваны контур, звычайна дуга акружнасці або плоскасць), кіраваная частка шчыльна прылягае да контуру кулачка без адноснага слізгацення, а выхадны канец цалкам нерухомы і ўтварае механічную сама-фіксацыю. У гэты момант нагрузка стабільна фіксуецца ў зададзеным становішчы, а памылку пазіцыянавання можна кантраляваць на ўзроўні мікраметра, гарантуючы, што знешняе абсталяванне (напрыклад, рабатызаваныя рукі, апрацоўчыя інструменты і прыборы выяўлення) можа выконваць задачы (напрыклад, зборку, свідраванне, тэсціраванне, маркіроўку і г.д.) у стабільным стане.
Кулачковая прылада індэксацыі і пазіцыянавання - ідэальнае рашэнне для "эфектыўнага перарывістага руху+дакладнага пазіцыянавання задання" ў аўтаматызаванай вытворчасці. Дзякуючы дакладнай канструкцыі механічных структур, ён дасягае двух'ядравых функцый у мінімалістычнай манеры. Ён незаменны ў такіх-галінках вытворчасці высокага класа, як электроніка, ахова здароўя і аўтамабільная прамысловасць, асабліва прыдатны для сцэнарыяў са строгімі патрабаваннямі да дакладнасці, стабільнасці і эфектыўнасці цыкла. Гэта ключавы кампанент сучаснай прамысловай аўтаматызацыі для пераходу ад «аўтаматызацыі» да «дакладнасці».
Тут, на гэтай старонцы, мы прадстаўляем 110DA Cam Indexers ад TallMan Robotics, які з'яўляецца вядучым вытворцам Cam Indexer, вы ўбачыце тэхнічныя характарыстыкі, фатаграфіі вытворчасці, відэа наступным чынам:
Таксама вы можаце паглядзець іншыя праекты або наведаць нашу відэагалерэю на Youtube: https://www.youtube.com/@tallmanrobotics
Прылада Cam для індэксацыі і пазіцыянавання з яе камбінаванай функцыяй "перарывістая індэксацыя+дакладнае пазіцыянаванне" шырока выкарыстоўваецца ў сцэнарыях аўтаматызацыі, якія патрабуюць эфектыўнага пераключэння працоўных станцый пры забеспячэнні дакладнасці працы. Ніжэй прыведзены найбольш распаўсюджаныя вобласці прымянення і тыповыя прылады:
|
Вытворчасць электронікі і мікраэлектронікі |
Электронная прамысловасць прад'яўляе строгія патрабаванні да дакладнасці пазіцыянавання ўзроўню мікраметра і высокай эфектыўнасці цыкла. Кулачковая прылада індэксацыі і пазіцыянавання з'яўляецца асноўным кампанентам перадачы |
Абсталяванне для апрацоўкі друкаваных поплаткаў |
У свідравальных машынах і машынах для праверкі друкаваных поплаткаў рабочы стол перыядычна раздзяляецца, каб забяспечыць допуск становішча свідравання (± 0,01 мм) і дакладнасць выраўноўвання агляднай лінзы. |
|
Абсталяванне для ўпакоўкі паўправаднікоў |
, такія як машыны для склейвання дроту і машыны для рэзкі пласцін, выкарыстоўвае кулачковыя прылады для дасягнення крокавага--перамяшчэння прыступкі пласціны з памылкамі пазіцыянавання, якія кантралююцца ў межах ± 3 мкм. |
||
|
Зборка электронных кампанентаў |
Зборачная лінія з некалькімі станцыямі для раздымаў, датчыкаў і святлодыёдных чыпаў, якая забяспечвае дакладнае пераключэнне станцый для загрузкі дэталяў, прэсавання, зваркі і іншых працэсаў з допускам падганяння менш або роўным ± 0,02 мм. |
||
|
Дакладная апрацоўка і зборка |
У апрацоўчым абсталяванні, якое патрабуе бесперапыннай працы некалькіх працэсаў, гэта прылада адказвае за каардынацыю размяшчэння і рытму розных працэсаў |
Станок для апрацоўкі дробных дэталяў |
аўтаматычны такарны станок для гадзіннікавых перадач і ротараў мікрарухавікоў, які прыводзіць загатоўку ў перыядычнае кручэнне праз кулачковую прыладу і завяршае пакрокавую апрацоўку, такую як такарная, свідравальная, фрэзерная і г.д., з дапамогай рэжучых інструментаў. |
|
Зборка дакладных аўтамабільных кампанентаў |
Зборачная лінія для аўтамабільных раздымаў і паліўных фарсунак прадугледжвае перыядычнае перамяшчэнне зборачнай пласціны, завяршэнне прэсавання ўшчыльняльнага кольца, устаўку клемы і іншыя аперацыі на кожнай рабочай станцыі. Дакладнасць пазіцыянавання забяспечвае допуск зборкі менш або роўны ± 0,05 мм. |
||
|
Дапаможнае абсталяванне для апрацоўкі прэс-формаў |
Шматбаковая шліфавальная машына для дэталяў прэс-формы, якая рухае нарыхтоўку да крокавага кручэння, дасягаючы дакладнага шліфавання розных паверхняў. Памылкі пазіцыянавання непасрэдна ўплываюць на дакладнасць заціску формы. |
||
|
Ўпаковачныя і друкаваныя машыны |
Пакавальная прамысловасць прад'яўляе высокія патрабаванні да высока-хуткаснага індэксавання і сінхранізацыі працэсаў, а прылада кулачка можа забяспечыць узгодненасць серыйнай прадукцыі: |
Высокадакладная этикетировочная машына |
Пры нанясенні этыкетак на круглыя бутэлькі або квадратныя каробкі прывадная канвеерная стужка або паваротны стол перыядычна прыпыняюцца, каб пераканацца, што адхіленне ў становішчы этыкеткі менш або роўна ± 0,1 мм (напрыклад, на этыкетках для касметычных і фармацэўтычных бутэлек). |
|
Машына для фармавання нерэгулярнай упакоўкі |
напрыклад, запайка трубак і шлангаў для зубной пасты, якая каардынуе час транспарціроўкі, нагрэву і прэсавання матэрыялу праз кулачковую прыладу, забяспечваючы стабільнае размяшчэнне і плаўную герметызацыю без уцечкі. |
||
|
Паліграфічнае апрацоўчае абсталяванне |
Клеевая высечка-машына, машына гарачага ціснення візітовак, якая забяспечвае перарывісты рух падкладкі для дасягнення дакладных{1}}па-пакрокавых аперацый друку, высечкі-і гарачага ціснення. |
||
|
Медыцынскае абсталяванне і фармацэўтычныя машыны |
Медыцынская сфера мае надзвычай высокія патрабаванні да адаптацыі да чыстых умоў і надзейнасці пазіцыянавання, і прылада кулачка павінна адпавядаць стэрыльнай канструкцыі з нізкім узроўнем забруджвання: |
Мантаж медыцынскіх расходных матэрыялаў |
аўтаматычная зборачная лінія для шпрыцаў і інфузійных набораў, якая забяспечвае індэксацыю носьбіта дэталяў для завяршэння такіх працэсаў, як увядзенне іголкі і зборка гумовай коркі, пазбягаючы рызыкі заражэння, выкліканага ручным кіраваннем. |
|
Абсталяванне для ўпакоўкі лекаў |
машына для падліку таблетак, машына для напаўнення капсул, якая кіруецца прыладай кулачка для перыядычнага перамяшчэння бункера і паваротнай платформы, забяспечваючы дакладную колькасць лекаў на талерку/бутэльку (памылка роўная або меншая за 1 таблетку). |
||
|
Лабараторнае выпрабавальнае абсталяванне |
, такіх як імунаферментны-аналіз (ELISA) і аналізатар крыві, рухае латок для ўзору крок за крокам, каб дакладна сумяшчаць зонд для выяўлення з лункай для ўзору, забяспечваючы дакладнасць даных выяўлення. |
||
|
Харчовая і лёгкая прамысловасць |
У масавай вытворчасці гэта прылада можа збалансаваць эфектыўнасць і гігіенічныя патрабаванні, і падыходзіць для харчовых матэрыялаў і патрэб у ачыстцы |
Лінія па вытворчасці харчовых напаўняльнікаў |
Разливочная машына для соусаў і напояў, якая прыводзіць у дзеянне разліўную галоўку або корпус бутэлькі ў перыядычную паўзу, забяспечваючы памылку аб'ёму напаўнення менш або роўную ± 2%, пазбягаючы пры гэтым перапаўнення вадкасці. |
|
Машына для фармавання цукерак/шакаладу |
Ротарная разліўная машына выкарыстоўвае кулачковую прыладу для падзелу і завяршэння ліцця пад ціскам, астуджэння і вымання з формы на розных працоўных станцыях, забяспечваючы паслядоўнасць формы цукерак. |
||
|
Зборка штодзённых патрэбаў |
such as assembly lines for lighters and cosmetic bottle caps, which drive the workpiece to complete part pressing and tightening step by step, ensuring positioning accuracy and a product qualification rate of>99.5%. |
||
|
Аптычнае і прэцызійнае выпрабавальнае абсталяванне |
Аптычнае поле мае строгія патрабаванні да субмікроннага пазіцыянавання і нізкай вібрацыі, а камера павінна забяспечваць плаўны рух |
Зборка модуля аб'ектыва |
Зборачная лінія для камер мабільных тэлефонаў і аб'ектываў для мікраскопаў, індэксацыя прыступкі лінзаў для дасягнення выраўноўвання лінзаў, склейвання і іншых працэсаў. Памылкі пазіцыянавання непасрэдна ўплываюць на якасць аптычнага малюнка. |
|
Абсталяванне лазернага выяўлення |
Лазерны суппорт, дэтэктар шурпатасці паверхні, які кіруецца кулачковай прыладай для павольнай індэксацыі нарыхтоўкі, так што лазерны прамень можа сканаваць усю акружнасць нарыхтоўкі, забяспечваючы поўныя дадзеныя выяўлення. |
Асноўнае значэнне прылады Cam для індэксацыі і пазіцыянавання заключаецца ў вырашэнні складаных патрабаванняў "эфектыўнага перарывістага руху + стабільнага і дакладнага пазіцыянавання". Такім чынам, ён стаў незаменным асноўным кампанентам у такіх галінах, як вытворчасць электронікі, дакладная зборка, друк упакоўкі, медыцынская фармацэўтыка, харчовая прамысловасць і аптычны кантроль. Агульнымі характарыстыкамі яго сцэнарыяў прымянення з'яўляюцца неабходнасць у бесперапынных шматпрацэсных аперацыях, адчувальнасць да дакладнасці пазіцыянавання, высокія патрабаванні да стабільнасці цыклу і неабходнасць пазбягаць структурнай складанасці, выкліканай дадатковымі прыладамі пазіцыянавання.
