ШВП з лінейным рухам - гэта кампанент механічнай трансмісіі, які эфектыўна пераўтворыць вярчальны рух у дакладны лінейны рух. Ён шырока выкарыстоўваецца ў такіх галінах, як станкі з ЧПУ, прамысловыя робаты, дакладныя прыборы і аўтаматызаваныя вытворчыя лініі, якія патрабуюць надзвычай высокай дакладнасці руху.

Асноўная структура шарыкавінтавой шрубы з лінейным рухам складаецца з чатырох частак: шрубавы вал (цыліндрычны вал з дакладнымі спіральнымі дарожкамі качэння на паверхні), гайка (утулка з адпаведнымі спіральнымі канаўкамі на ўнутранай сценцы), шарык (коціцца асяроддзе, запоўненае паміж дарожкамі качэння і спіральнымі канаўкамі) і цыркуляцыйная прылада (прылада рэверсу або трубаправод, які накіроўвае шарык для цыркуляцыі). Падчас працы, калі шруба або гайка круціцца, шарык коціцца па спіральнай траекторыі і штурхае гайку або шрубу, каб яны рухаліся па прамой лініі ўздоўж восевага кірунку за кошт трэння качэння; Прылада цыркуляцыі дазваляе мячу вяртацца з канца дарожкі ў пачатковую кропку, утвараючы замкнёны цыкл для забеспячэння бесперапыннага і стабільнага руху.

У параўнанні з традыцыйнымі шрубамі слізгацення перавагі шарыкавінтавой шрубы з лінейным рухам значныя: па-першае, высокая эфектыўнасць, пры якой трэнне качэння замяняе трэнне слізгацення, дасягненне эфектыўнасці перадачы больш за 90 % (шрубы слізгацення толькі на 20 % - 40 %), што значна зніжае спажыванне энергіі; Другое - высокая дакладнасць. Пасля дакладнага шліфавання дакладнасць пазіцыянавання можна кантраляваць на ўзроўні мікраметра, а паўторная памылка пазіцыянавання вельмі малая, што адпавядае патрабаванням дакладнай падачы; Па-трэцяе, нізкі знос і працяглы тэрмін службы, памяншэнне зносу дэталяў праз кантакт качэння і значнае падаўжэнне тэрміну службы ў спалучэнні з сістэмай змазкі; Па-чацвёртае, гэта высокая калянасць, якая дазваляе ліквідаваць восевы зазор і палепшыць трываласць сістэмы, якая вытрымлівае нагрузку, дзякуючы канструкцыі папярэдняга зацягвання падвойных гаек.

Шарыкавінтавая шруба лінейнага руху можа быць падзелена на ўнутраны контур (высокая дакладнасць, нізкі ўзровень шуму) і знешні контур (простая структура, нізкі кошт) у адпаведнасці з метадам цыкла, і падзелены на розныя стандарты, такія як узровень C і ўзровень D у адпаведнасці з узроўнем дакладнасці. Пры выбары варта арыентавацца на такія параметры, як апярэджанне (перамяшчэнне за абарот) і намінальная дынамічная нагрузка (апорная здольнасць). З'яўляючыся асноўным кампанентам сучаснай прэцызійнай трансмісіі, лінейныя шарыкавыя шрубы забяспечваюць ключавую тэхнічную падтрымку для высока-дакладнага кіравання ў прамысловай аўтаматызацыі.

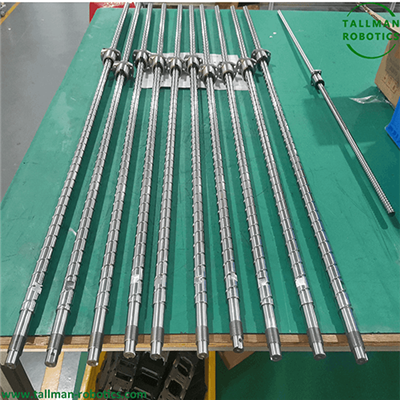

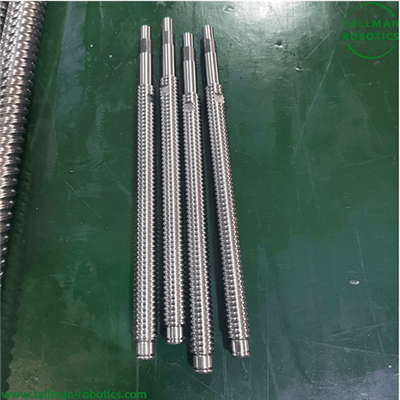

Тут, на гэтай старонцы, мы прадстаўляем серыю лінейных шарыка-шрубавых шруб, вы ўбачыце тэхнічныя характарыстыкі, фатаграфіі вытворчасці, відэа тэстаў наступным чынам:

Таксама вы можаце паглядзець іншыя праекты або наведаць нашу відэагалерэю на Youtube: https://www.youtube.com/@tallmanrobotics

Тыпы

Малюнкі

Серыя ЮФНУ/ЮФУ:

Высокая цяга
