Прамысловыя воданепранікальныя сістэмы лінейнага руху

Прамысловыя воданепранікальныя сістэмы лінейнага руху - гэта інтэграваныя прывады, якія могуць дасягнуць высока{0}}дакладнага лінейнага перамяшчэння ў вільготным, шматвадкасным, пыльным або агрэсіўным прамысловым асяроддзі. Прамысловыя воданепранікальныя сістэмы лінейнага руху маюць узровень абароны IP65 або вышэй (некаторыя сцэны дасягаюць IP69K), які можа супрацьстаяць пранікненню вадкасці, хімічнай карозіі і ўплыву механічных прымешак, забяспечваючы стабільнасць і даўгавечнасць лінейнай перадачы ў прамысловай вытворчасці.

Прынцып працыІПрамысловая воданепранікальная сістэма лінейнага рухуs

Яе сутнасць заключаецца ў пераўтварэнні вярчальнага руху ў лінейны з дапамогай крыніцы энергіі (рухавіка), які кіруе механізмам трансмісіі, адначасова абапіраючыся на герметычную канструкцыю для блакіроўкі ўварвання знешняй асяроддзя.

Канкрэтны працэс выглядае наступным чынам: рухавік (напрыклад, серварухавік, крокавы рухавік) стварае крутоўны момант, які ўзмацняецца рэдуктарам і прыводзіць у рух шрубу (шарыка-шрубавую/трапецаідную шрубу) або сінхронны рамень да кручэння, прымушаючы паўзунок/штурхач рухацца па прамой лініі ўздоўж накіроўвалай рэйкі. Воданепранікальны механізм утварае патройны бар'ер ад "вадкай пыл-вадзяной пары" праз некалькі слаёў ушчыльняючых кампанентаў (такіх як камбінаваныя ўшчыльняльныя кольцы V-вобразнай формы, механічныя ўшчыльненні), лабірынтавую структуру і воданепранікальныя злучэнні. Некаторыя высокакласныя-мадэлі прамысловых воданепранікальных сістэм лінейнага руху абсталяваны клапанамі балансу ціску, каб пазбегнуць пашкоджання ўшчыльнення, выкліканага розніцай унутранага і вонкавага ціску з-за розніцы тэмператур.

Структурны складІПрамысловая воданепранікальная сістэма лінейнага рухуs

Прывадны блок: воданепранікальны рухавік (з ушчыльняльным-кальцавым ушчыльненнем на корпусе), выбуханебяспечны-рэдуктар (падыходзіць для гаручых і выбуховых сцэнарыяў);

Ядро трансмісіі: шарыкавы вінт з нержавеючай сталі (-устойлівы да карозіі) або сінхронны рамень з нікеляваным пакрыццём, узгоднены з загартаванай накіроўвалай рэйкай (паверхня храмаваная або апрацаваная азотам);

Сістэма ўшчыльнення: кантавая вечка паўзунка абсталявана паліурэтанавай ушчыльняльнай губой, а ў злучэнні паміж накіроўвалай рэйкай і асновай усталявана ўшчыльняльнае кольца з нітрылавай гумы. Інтэрфейс кабеля - гэта воданепранікальны штэкер M12;

Апорная канструкцыя: профільная аснова з алюмініевага сплаву (анадаваны+электрафарэтычнае пакрыццё) або чыгунная аснова (паверхня з напыленнем антыкаразійнай фарбы), з раздымамі з нержавеючай сталі 316.

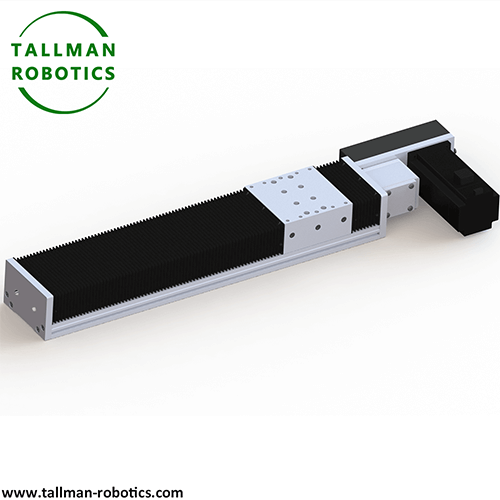

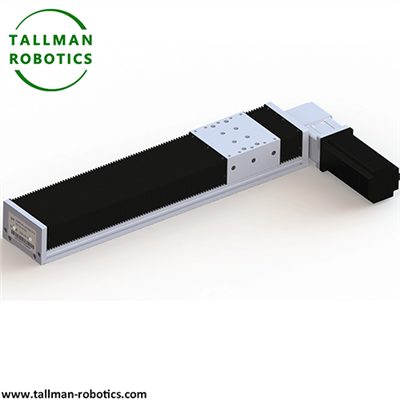

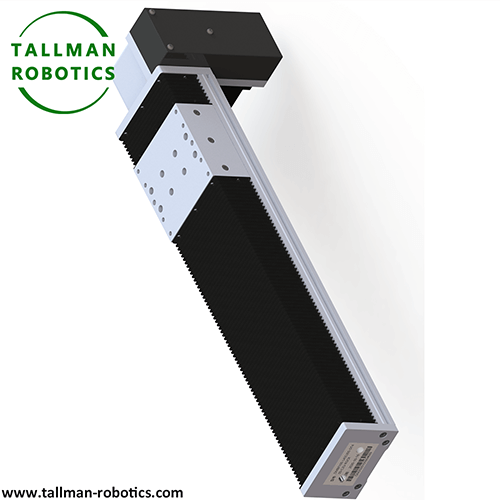

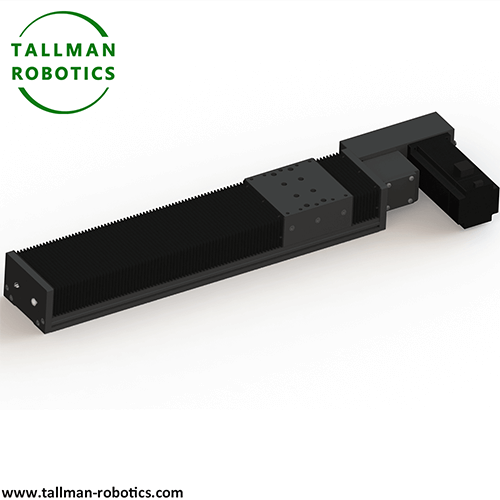

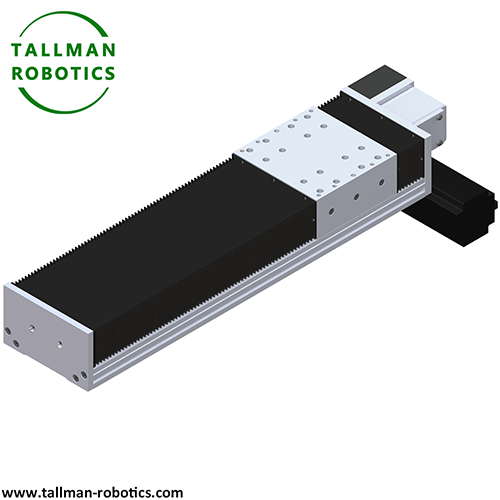

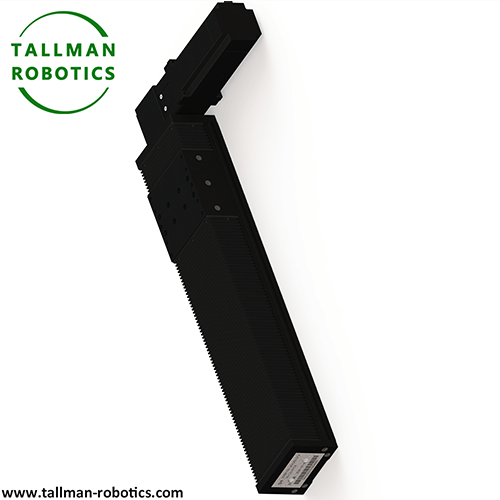

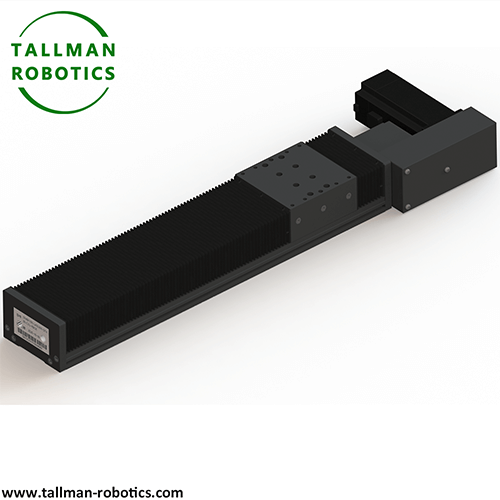

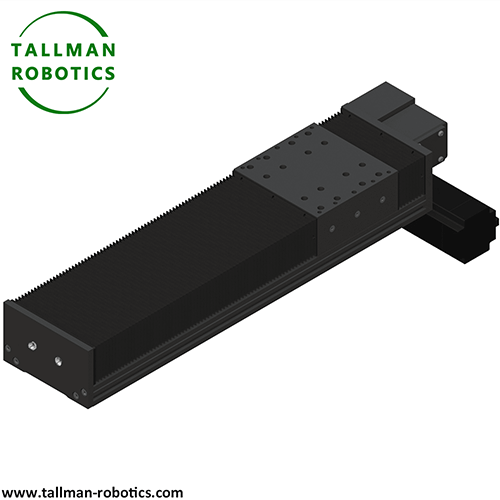

Тут мы прадстаўляем воданепранікальныя лінейныя модулі TMSF100-CR з шрубавым прывадам і наступнымі данымі:
Вы можаце паглядзець іншыя праекты або наведаць нашу відэагалерэю на Youtube: https://www.youtube.com/@tallmanrobotics

Сцэнары прымяненняІПрамысловая воданепранікальная сістэма лінейнага рухуs

Апрацоўка харчовых прадуктаў: ​​прывад канвеера разливочной машыны, устойлівы да карозіі ад прамыўнай вады і ачышчальных сродкаў (павінен адпавядаць сертыфікацыі FDA);

Аўтамабільная вытворчасць: стол для апрацоўкі нарыхтовак у зварачным цэху, каб супрацьстаяць пырскам астуджальнай вадкасці і зварачнага дзындры;

Хімічная вытворчасць: прылады адкрыцця і закрыцця клапанаў для ёмістасцяў для захоўвання агрэсіўных вадкасцей, устойлівых да эрозіі кіслотным і шчолачным туманам;

Ачыстка сцёкавых вод: лінейны прывад скрабка адстойніка, прыдатны для высокай вільготнасці і апускання ў сцёкавыя вады;

Металургічная прамысловасць: сістэма размяшчэння пласцін вытворчай лініі пракатнага стана ўстойлівая да высокай тэмпературы вадзяной пары і металічнага пылу.

Прамысловыя воданепранікальныя сістэмы лінейнага руху дасягнулі двайнога прарыву ў надзейнасці і эфектыўнасці ў экстрэмальных умовах за кошт інавацыйных матэрыялаў (такіх як нержавеючая сталь, канструкцыйны пластык), канструктыўнай аптымізацыі (V-вобразныя накіроўвалыя, шмат-слаёвыя ўшчыльненні) і інтэлектуальнага абслугоўвання (аўтаматычная змазка, дыстанцыйнае назіранне), і шырока прымяняюцца для патрэб розных абласцей ад традыцыйнай вытворчасці да абсталяванне высокага -класа.
