Лінейны прывад з ЧПУ

Лінейны прывад з ЧПУ - гэта дакладная прылада лінейнага руху, якая аб'ядноўвае тэхналогію камп'ютэрнага лікавага кіравання (ЧПУ) і дасягае высокай-дакладнасці, паўтаральнага пазіцыянавання і перамяшчэння праз праграмнае кіраванне (напрыклад, G-код). Ён спалучае ў сабе механічную трансмісію (напрыклад, шарыка-шрубавыя шрубы, рамяні або лінейныя рухавікі) з лічбавым кіраваннем і шырока выкарыстоўваецца ў такіх галінах, як станкі з ЧПУ, аўтаматызаванае апрацоўчае абсталяванне і прамысловыя робаты.

Лінейны прывад з ЧПУ - гэта прылада з дакладным выкананнем, якая аб'ядноўвае тэхналогію кіравання з лікавым праграмным кіраваннем (ЧПУ) і механізм лінейнага прывада. Ён у асноўным выкарыстоўваецца для пераўтварэння інструкцый сістэмы ЧПУ ў дакладныя лінейныя перамяшчэнні, рэалізуючы кіраваны рух грузаў (напрыклад, інструментаў, варштатаў і робатаў) у лінейным кірунку. Гэта асноўны кампанент для дакладнай падачы, пазіцыянавання або вываду цягі ў станках з ЧПУ і абсталяванні аўтаматызацыі.

Тыповыя сцэнарыі прымянення лінейнага прывада з ЧПУ

Станкі з ЧПУ: такія як фрэзерныя станкі з ЧПУ, падача працоўнага стала такарных станкоў (вось X-, вось Y-, рух па восі Z-) і лінейная падача рэжучых інструментаў.

Абсталяванне для прэцызійнай апрацоўкі: размяшчэнне і перамяшчэнне варштатаў у машынах для лазернай рэзкі і электраэрозійнай апрацоўцы.

Аўтаматызаваная зборачная лінія: выкарыстоўваецца для дакладнай стыкоўкі, устаўкі або заціску кампанентаў (напрыклад, зварка электронных кампанентаў, зборка аўтамабільных кампанентаў).

Абсталяванне для 3D-друку: кіруйце шматслойным рухам друкарскіх галовак або друкарскіх платформаў для забеспячэння дакладнасці друку.

Абсталяванне для выяўлення: напрыклад, лінейнае сканіраванне руху зондаў у каардынатных вымяральных машынах для дасягнення дакладнага вызначэння памераў нарыхтоўкі.

Вы можаце паглядзець іншыя праекты або наведаць нашу відэагалерэю на Youtube: https://www.youtube.com/@tallmanrobotics

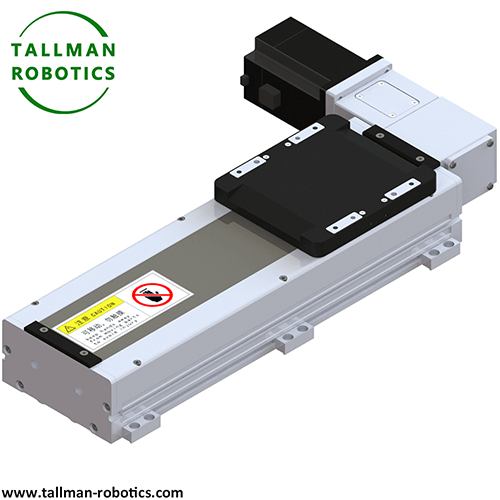

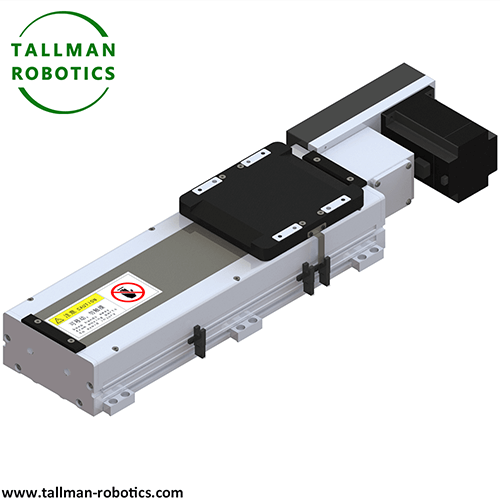

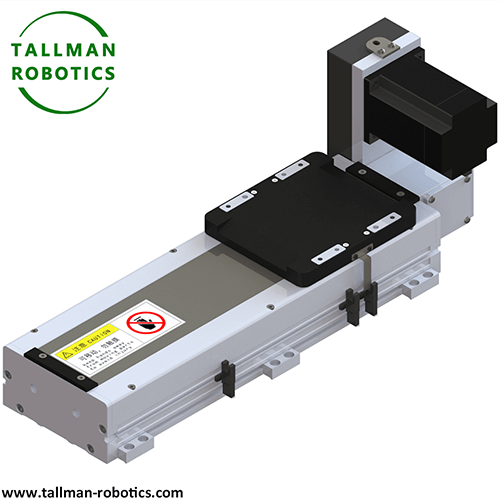

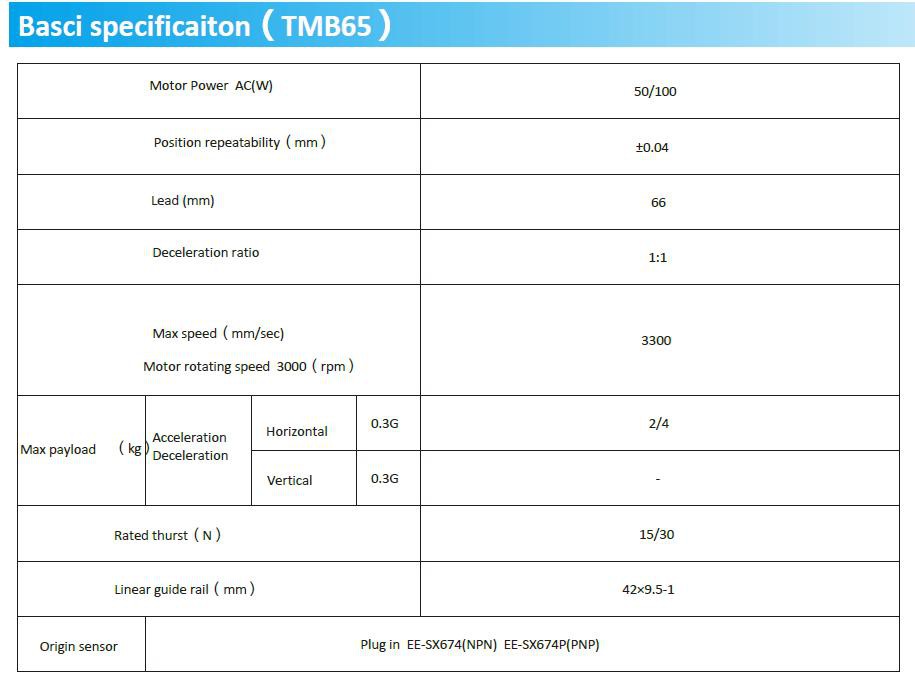

Тут мы прадстаўляем лінейны прывад з ЧПУ, цалкам герметычны TMB65-CR для чыстага навакольнага асяроддзя з наступнымі дадзенымі:

Лінейны прывад з ЧПУ з яго высокай дакладнасцю, праграмаванасцю і кіраванасцю шырока выкарыстоўваецца ў прамысловых сцэнарыях, якія патрабуюць дакладнага кіравання лінейным рухам, ахопліваючы розныя вобласці, такія як апрацоўка і вытворчасць, аўтаматызаванае вытворчасць і дакладны кантроль. Ніжэй прыведзены тыповыя сцэнарыі прымянення:

1. Станкі з ЧПУ і тэхналагічнае абсталяванне

Фрэзерны/такарны станок з ЧПУ: кіруе працоўным сталом (вось X/Y) або інструментам (вось Z) для выканання лінейнага руху падачы, дасягнення дакладнага зрушэння падчас фрэзеравання, такарнай апрацоўкі і іншых працэсаў апрацоўкі, забеспячэння дакладнасці памераў нарыхтовак (напрыклад, плоскае фрэзераванне і паэтапная апрацоўка металічных дэталяў).

Гравіравальны станок з ЧПУ: кіруйце гравіравальнай галоўкай для перамяшчэння па накіроўвалай рэйцы і выкарыстоўвайце праграмаванне з ЧПУ для гравіроўкі складанага ўзору (напрыклад, узору на драўляных, каменных і металічных паверхнях).

Машына для лазернай рэзкі/машына для плазменнай рэзкі: прыводзіць у дзеянне лазерную галоўку або рэжучы пісталет для выканання высока-лінейнага руху ўздоўж паверхні загатоўкі, выконваючы траекторыі рэзкі з высокай-дакладнасцю (напрыклад, рэзка нерэгулярных частак металічных лістоў).

3D-прынтэр: кантралюйце шматслаёвае лінейнае перамяшчэнне друкарскага сопла або друкавальнай платформы і дасягайце дакладнага фармавання 3D-мадэлі шляхам укладвання матэрыялаў пласт за пластом.

2. Аўтаматызаваная зборачна-вытворчая лінія

Абсталяванне для прэцызійнай зборкі: выкарыстоўваецца пры зборцы электронных і аўтамабільных кампанентаў для дакладнай стыкоўкі дэталяў (напрыклад, устаўкі штыфта друкаванай платы, заціскання падшыпнікаў), кантролю цягі і перамяшчэння праз праграмаванне з лікавым кіраваннем, каб пазбегнуць пашкоджання дэталяў перанапружаннем.

Апрацоўка і размяшчэнне матэрыялаў: на аўтаматызаванай зборачнай лініі механізм трансплантацыі "дакладна перамяшчае" нарыхтоўку з адной працоўнай станцыі на іншую (напрыклад, апрацоўка і размяшчэнне элементаў літыевай батарэі).

Упаковачнае абсталяванне: кіруйце запячатвальнымі і рэжучымі лёзамі і этыкетнымі галоўкамі ўпаковачнай машыны для выканання лінейнага руху, дасягнення дакладнай рэгулявання памераў упакоўкі (напрыклад, аўтаматычнае запячатванне кардонных каробак розных характарыстык).

3. Дакладнае выяўленне і вымяральнае абсталяванне

Каардынатна-вымяральная машына (CMM): кіруйце вымяральным зондам для выканання лінейнага руху сканіравання ўздоўж восі X/Y/Z і дасягнення высокай-дакладнасці вызначэння памераў нарыхтоўкі і пазіцыйных дапушчальных адхіленняў з дапамогай лікавага кіравання.

Абсталяванне аптычнага агляду: пры праверцы паўправадніковых пласцін прывадная ступень рухае пласціну па прамой лініі і ўзаемадзейнічае з аптычнай лінзай для завяршэння кропкавага выяўлення дэфектаў.

Лазерны інтэрферометр: у якасці носьбіта руху для інструментаў каліброўкі, ён кіруе люстэркам, каб рухацца па прамой лініі для каліброўкі дакладнасці станкоў і накіроўвалых.

4. Медыцынскае і лабараторнае абсталяванне

Медыцынскае абсталяванне для візуалізацыі: пры КТ і магнітна-рэзананснай тамаграфіі (МРТ) пацыент кладзецца на стол раўнамерным лінейным рухам, а сканіруючая прылада выкарыстоўваецца для завяршэння тамаграфічнага малюнка.

Абсталяванне для аўтаматызацыі лабараторыі: напрыклад, аўтаматычныя пробоотборники, якія выкарыстоўваюць лінейны прывад з ЧПУ для прывядзення іголкі для адбору пробы ў дакладнае перамяшчэнне ў прызначанае становішча прабіркі, што забяспечвае беспілотны адбор проб і аддзяленне вадкасці.

Рэабілітацыйнае абсталяванне: у рэабілітацыйных робатах з ЧПУ рабатызаваная рука кіруецца, каб дапамагчы пацыентам завяршыць навучанне канечнасцяў (напрыклад, рэабілітацыя згінання і разгінання ног) па прамой траекторыі.

5. Аэракасмічная і спецыяльная вытворчасць

Апрацоўка кампанентаў касмічнага карабля: выкарыстоўваецца для апрацоўкі высока{0}}дакладных дэталяў, такіх як сопла ракетных рухавікоў і спадарожнікавых антэн, прывад рэжучага інструмента для выканання мікраруху падачы (з дакладнасцю да мікраметраў).

Платформа для тэсціравання беспілотніка: пры наземных выпрабаваннях кантралюйце змадэляваную нагрузку, каб яна рухалася па прамой лініі, каб праверыць трываласць і трываласць беспілотніка.

Апрацоўка прэс-формаў: у працэсе фрэзеравання вялікіх формаў для ліцця пад ціскам працоўны стол прыводзіцца ў рух для дасягнення доўгага ходу (на ўзроўні некалькіх метраў) лінейнага руху, забяспечваючы роўнасць паверхні формы.

Асноўным патрабаваннем гэтых сцэнарыяў з'яўляецца "кантраляванае высока-дакладнае лінейнае перамяшчэнне", і лінейны прывад з ЧПУ праз спалучэнне сістэмы ЧПУ і дакладнай перадачы дакладна адпавядае патрабаванням пазіцыянавання ад міліметра да мікраметра, адначасова падтрымліваючы складанае праграмаванне траекторыі руху, становячыся ключавым мостам, які злучае лічбавае кіраванне і механічнае выкананне.

Лінейныя актуатары з ЧПУ з'яўляюцца асноўнымі кампанентамі лічбавай вытворчасці, якія забяспечваюць складаныя траекторыі руху з дапамогай праграмнага кіравання і падыходзяць для розных сцэнарыяў, пачынаючы ад дакладнай апрацоўкі і заканчваючы высока-хуткасным сартаваннем.

Лінейны прывад з ЧПУ - гэта спалучэнне "дакладнага лінейнага руху" і "інтэлекту з ЧПУ", якое забяспечвае дакладнае, эфектыўнае і праграмуемае кіраванне лінейным зрушэннем праз лічбавае кіраванне. Гэта ключавы выканаўчы кампанент у сучаснай прамысловай аўтаматызацыі і галінах дакладнай вытворчасці.
